Інформаційний плакат з електробезпеки «Захисне зрівнювання потенціалів», який призначений інформувати персонал про принципи захисного зрівнювання потенціалів та правила безпечної роботи у середовищі з наявністю струмопровідних частин.

плакат «Захисне зрівнювання потенціалів»

Модель: PEL12

0 відгуків - Написати відгук

605 грн

Будь ласка, виберіть параметри

Вибір матеріалу

пластик ПВХ товщиною 3 мм (*1)

пластик ПВХ товщиною 4 мм (*1.125)

Вибір розміра плаката

Кількість

Додати до кошика

Безкоштовно створюємо стенди з плакатів на 4, 6, 8 інформаційних блоків. Додамо логотип вашої організації та підберемо фон стенда відповідно до корпоративних кольорів.

Інформаційний плакат електробезпеки з ілюстраціями «Захисне зрівнювання потенціалів» зазвичай використовується як інструктивний матеріал на виробничих, будівельних об'єктах або в місцях з високою небезпекою ураження електричним струмом, особливо у приміщеннях з підвищеною вологістю, металевими конструкціями та різницею потенціалів.

Зміст плаката "Захисне зрівнювання потенціалів"

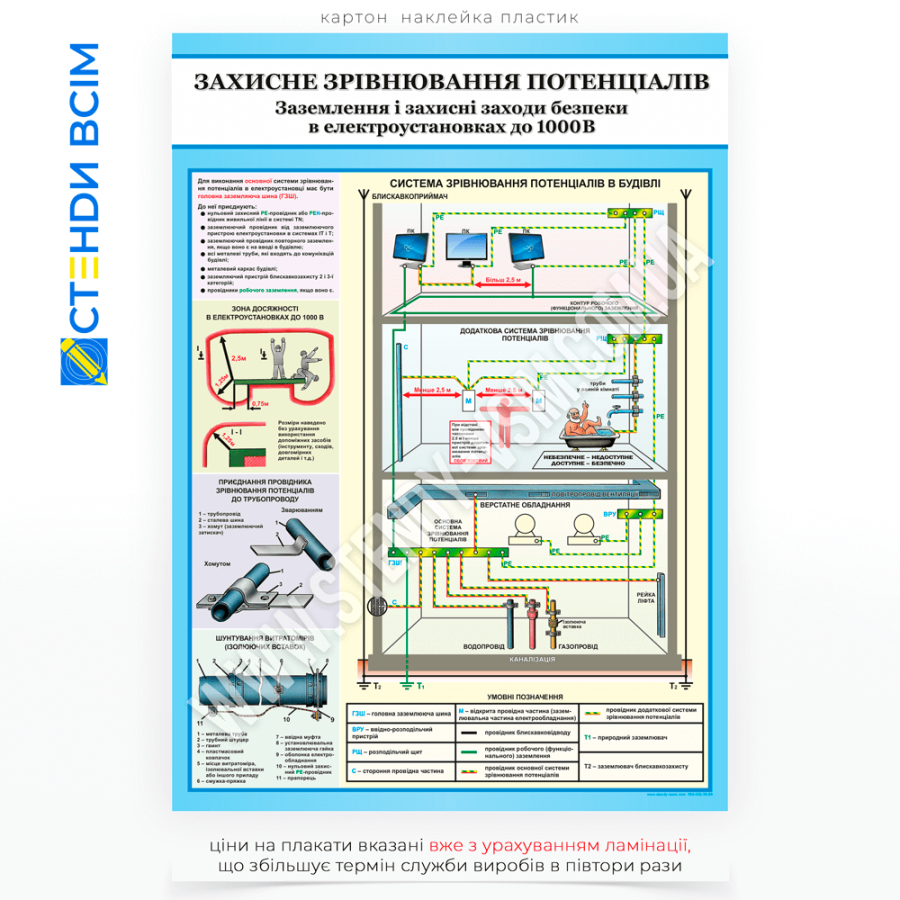

Плакат електробезпеки та охорони праці PEL12 "Захисне зрівнювання потенціалів. Заземлення і захисні заходи електробезпеки в електроустановках до 1000 В" — ознайомить електромонтерів та енергетиків зі схемою зрівнювання потенціалів в будівлі та описує способи заземлення в електроустановках:

- підключення до головної заземлювальної шини: нульового захисного провідника;
- що заземлює провідника повторного заземлення;
- металевих труб комунікацій;
- металевого каркаса будівлі; пристрої блискавкозахисту.

Схема системи зрівнювання потенціалів у будівлі (основна і додаткова). Схема зони досяжності в електроустановках. Способи заземлення трубопроводів (зварювання, хомут). Схема шунтування витратомірів (що ізолює вставок).

Основні елементи плаката

Графічна схема зрівнювання потенціалів – зображення електричних з'єднань між різними металевими частинами або проводячими елементами об'єкта, такими як труби, металеві конструкції, обладнання. Земля і заземлення – показано підключення цих частин до заземлюючих провідників.

Різні об'єкти та обладнання – на плакаті можуть бути зображені різні об’єкти, такі як щити, металеві труби, корпуси електроприладів, що підключаються до системи зрівнювання потенціалів. Попереджувальні знаки та рекомендації – додаються піктограми та символи, які вказують на небезпечні зони та дають основні вказівки.

В яких випадках застосовують плакат

Захисне зрівнювання потенціалів обов’язкове в наступних випадках:

Приміщення з підвищеною вологістю: ванні кімнати, басейни, душові, де високий ризик ураження електричним струмом через близькість людини до струмопровідних частин та води.
Металеві конструкції: у промислових цехах, лабораторіях та інших місцях, де застосовуються металеві труби та корпуси, які можуть накопичувати потенціал.
Розподільчі електрощити та обладнання: де поруч зі струмопровідними частинами знаходяться металеві елементи, здатні викликати електричні замикання.
Будівельні об'єкти: під час монтажу електричних систем у нових будівлях, щоб гарантувати безпеку робітників.

Мета захисного зрівнювання потенціалів

Основна мета системи зрівнювання потенціалів – зменшити ризик ураження людини електричним струмом шляхом усунення або мінімізації різниці потенціалів між різними струмопровідними або металевими частинами. Це досягається шляхом підключення всіх металевих та струмопровідних конструкцій до системи заземлення, щоб запобігти виникненню небезпечної напруги.

Корисна інформація для цього плаката

Вирівнювання потенціалів використовується для створення електричних з'єднань між компонентами, що проводять, для досягнення потенційної рівності. Крім того, з'єднання, що проводить, забезпечує вирівнювання різниць зарядів між двома корпусами або компонентами.

Усі захисні провідники та провідники еквіпотенціального з'єднання з'єднуються разом на головній заземляючій шині та з'єднуються із заземляючим фундаментом (сталева арматура у бетонних плитах) через заземляючий провідник.

Вирівнювання потенціалів також призначене для захисту від небезпечного електростатичного розряду. З цією метою люди та устаткування підключаються до заземлення фундаменту за допомогою спеціальних пристроїв, щоб гарантувати, що різниці потенціалів знешкоджені.

Це вирівнювання потенціалів може виконувати два різні завдання при електричній установці машини :

1. Захист

Персональний захист від поразки електричним струмом у разі несправності в машині або системі за допомогою системи захисних провідників.

2. Функціональне вирівнювання потенціалів

Для відвертання несправностей (в результаті несправностей екрана) і поліпшення електромагнітної сумісності чутливих електронних компонентів.

З'єднання усіх струмопровідних частин (корпусів) електричних компонентів із заземленим захисним провідником і головною заземляючою шиною є основою для захисту від поразки електричним струмом.

Основна захисна міра — автоматичне відключення електроживлення у разі несправності, забезпечується шляхом установки відповідно до стандарту і подальшого тестування системи. Тест також служить для перевірки досить малого опору контура для автоматичного відключення у разі несправності.

Установка вирівнювання потенціалів

Зверніть увагу на наступне при установці вирівнювання потенціалів: підключення моторів і редукторів. Увімкнути усі двигуни та редуктори вашого додатка до металевих кабельних каналів за допомогою заземляючих ременів.

З'єднання металевих кабельних каналів

Металеві кабельні канали завжди мають бути сполучені один з одним на великій площі. З'єднання кабелів захисного заземлення мають бути як можна коротші. Усі з'єднання мають бути металево чистими! Ніколи не підключайте захисні дроти до забарвлених поверхонь! Очистьте усі з'єднання промисловим чистячим засобом перед підключенням компонентів.

Категорія товару «плакати Електробезпека»

Розміри плакатів: 42 x 60 см, 59 x 85 см, 70 x 100 см, 84 x 120 см (збільшуємо до необхідних розмірів замовника). Матеріали: пластик ПВХ товщиною 3 - 4 мм. Захисне покриття: ламінуючи плівка товщиною 80 - 100 мікронів. Технологія і дозвіл друку: світлодіодна (кольорова); 1200 x 2400 dpi.

Виготовлення плаката на пластиковій основі:

додаткова ламінація;
ідеальне різання на тримері під 90°;
видалення задирка з тильного боку виробу.

Способи кріплення: саморізи, двосторонній скотч. Виробник: майстерня «Стенди всім», Україна. Використання: в неопалюваному приміщенні, на вулиці ❄ ☼ ☂ при температурі від - 40 до + 70° C.
