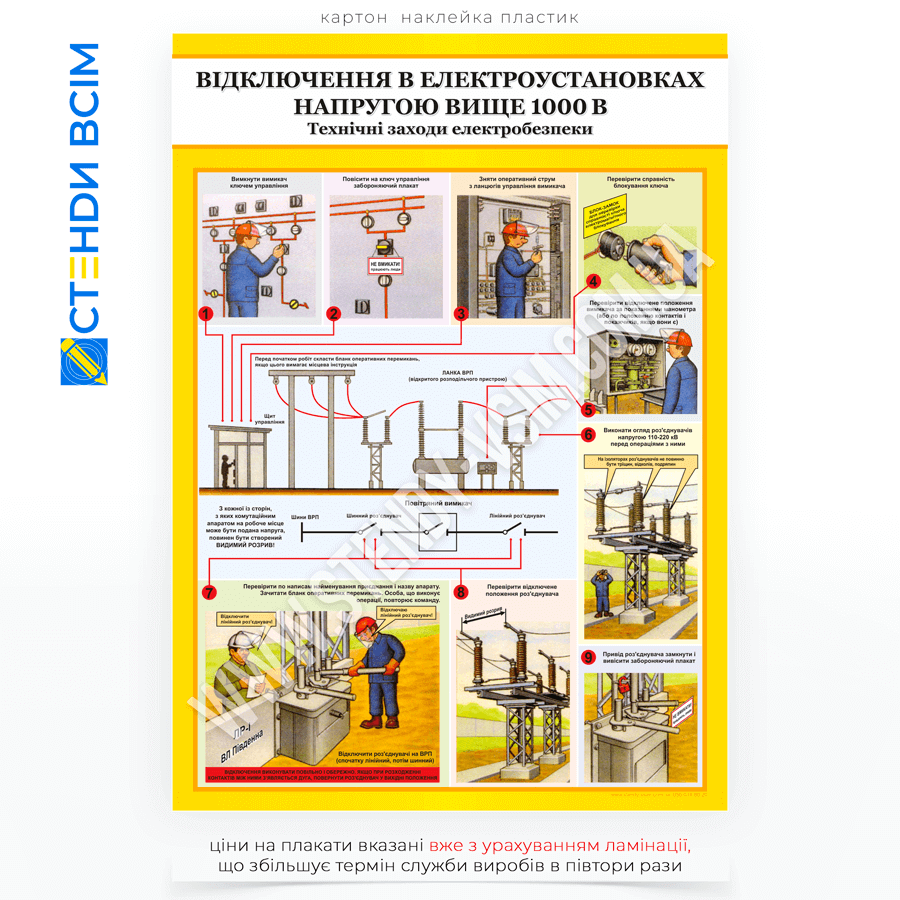

плакат «Відключення в електроустановках вище 1000 В»

Плакат «Відключення в електроустановках вище 1000 В» є попереджувальним або інформаційним знаком, який використовується для забезпечення безпеки при роботах в електричних установках високої напруги (понад 1000 вольт).

Інформаційні блоки плаката «Відключення в електроустановках вище 1000 В»

Як правильно зняти оперативний струм, перевірити справність ключа блокування, вимкнути вимикач, (переконатися, що він відключений); що потрібно перевірити при огляді роз'єднувачів напруги перед операціями з ними; правила вимкнення роз'єднувачів на відкритому розподільчому пристрої — відповіді на ці та інші питання розміщені в ілюстрованих блоках плаката PEL09 Відключення в електроустановках вище 1000 В.

Плакат електробезпеки формату А 3 друкуємо на картоні з подальшою ламінацією з 2 сторін — розміром 30 x 42 см. Плакати формату А 2 (42 x 60 см) - на плівці німецького виробника. Всі роздруковані вироби, включаючи пластикові — покриваємо додатковим, захисним шаром плівки.

Замовники нас дуже часто просять (зважаючи на обмежений бюджет) зменшити розміри плакатів електробезпеки до формату А-4, але завжди доводиться відповідати відмовою і роз'яснювати — що технічні можливості принтера дозволяють надрукувати плакат з охорони праці з дрібним шрифтом, а ось працівник не зможе його прочитати. Лише людина зі 100 % зором і при цьому тримаючи плакат такого формату в руках перед собою — зможе прочитати та зрозуміти, то що там написано.

Саме тому ми друкуємо плакати формату А - 3, на якому видно всі картинки та легко читається текст.

Мета та застосування плаката «PEL09»

Основна мета плаката — підвищити безпеку робітників та інженерів, які працюють з високовольтним електрообладнанням, нагадати їм про ризики роботи з напругою вище 1000 В, а також попередити про необхідність дотримання певних заходів безпеки під час виконання робіт.

Плакат застосовується в наступних ситуаціях:

• Планові ремонтні роботи: перед тим, як почати будь-які роботи в електроустановках, необхідно відключити напругу і попередити персонал про високовольтну небезпеку.
• Аварійні ситуації: при аваріях або планових відключеннях високовольтного обладнання для усунення несправностей або запобігання небезпечним ситуаціям.
• Під час технічного обслуговування: персонал що обслуговує повинен знати, що перед початком будь-яких робіт електроустановки повинні бути відключені від напруги, щоб уникнути ураження електричним струмом.
• Підвищення рівня обізнаності: працівникам нагадують про те, що електроустановки понад 1000В потребують особливого ставлення через підвищений рівень небезпеки.
• Реалізація заходів безпеки: плакат допомагає візуально позначати місця, де необхідно здійснювати відключення, і служить важливим елементом в системі інструктажу з охорони праці. Він нагадує, що під час робіт з високовольтними мережами потрібно слідувати інструкціям і регламентам, забезпечувати заземлення, використовувати засоби індивідуального захисту та вживати інших заходів безпеки.

Загалом, цей плакат відіграє важливу роль в запобіганні нещасним випадкам на виробництві та захищає працівників від потенційно смертельно небезпечних ситуацій.

Робота з устаткуванням під напругою вище 1000В

Електроустаткування високої напруги повинно, якщо це практично можливо, бути повністю ізольованим, заземленим і заблокованим відповідно до вимог правил електробезпеки, перш ніж братися до роботи над ним.

Якщо недоцільно повністю ізолювати електроустаткування високої напруги:

• - повинні дотримуватися письмові безпечні робочі процедури;
• - при виконанні роботи мають бути присутніми два або більше кваліфікованих і уповноважених особи (якщо тільки процедури, не дозволяють конкретно виконувати роботу однією особою);
• - відповідні електричні засоби захисту, у тому числі гумові ковдри, шланги, витяги, рукавички та інструменти прямої лінії зв'язку, повинні вибиратися, використовуватися, зберігатися, перевірятися та обслуговуватися відповідно до правил безпечної експлуатації електроустановок споживачів в Україні.

Відключення (зняття напруги) в електроустановках напругою вище 1000 В

В електроустановках вище 1000 В з кожного боку, звідки комутаційним апаратом може бути подана напруга на робоче місце, має бути видимий розрив, утворений від'єднанням або зняттям шин і дротів, відключенням роз'єднувачів, зняттям запобіжників, а також відключенням віддільників і вимикачів навантаження, за винятком тих, у які автоматичний включення здійснюється пружина, встановлений на сам апарат.

Трансформатори напруга і силові трансформатори, пов'язані з виділеною для робіт ділянкою електроустановки, мають бути відключені також і з боку напруги до 1000 В для унеможливлення зворотної трансформації.

При підготовці робочого місця після відключення роз'єднувачів і вимикачів навантаження з ручним управлінням необхідно візуально переконатися в їх відключеному положенні та відсутності шунтуючих перемичок.

У електроустановках напругою вище 1000 В для відвертання помилкового або мимовільного включення комутаційних апаратів, якими може бути подана напруга до місця роботи, мають бути вжиті наступні заходи:

• у роз'єднувачів, віддільників, вимикачів навантаження ручні приводи у відключеному положенні замкнуті на механічний замок;
• у роз'єднувачів, керованих оперативною штангою, стаціонарні обгороджування замкнуті на механічний замок;
• у приводів комутаційних апаратів, що мають дистанційне керування, відключені ланцюги силові та управління, а у пневматичних приводів, і, крім того, на трубопроводі стислого повітря, що підводить, закрита і замкнута на механічний замок засувка і випущено стисле повітря, при цьому спускові клапани залишені у відкритому положенні.
