- Модель: PS04
Будь ласка, виберіть параметри

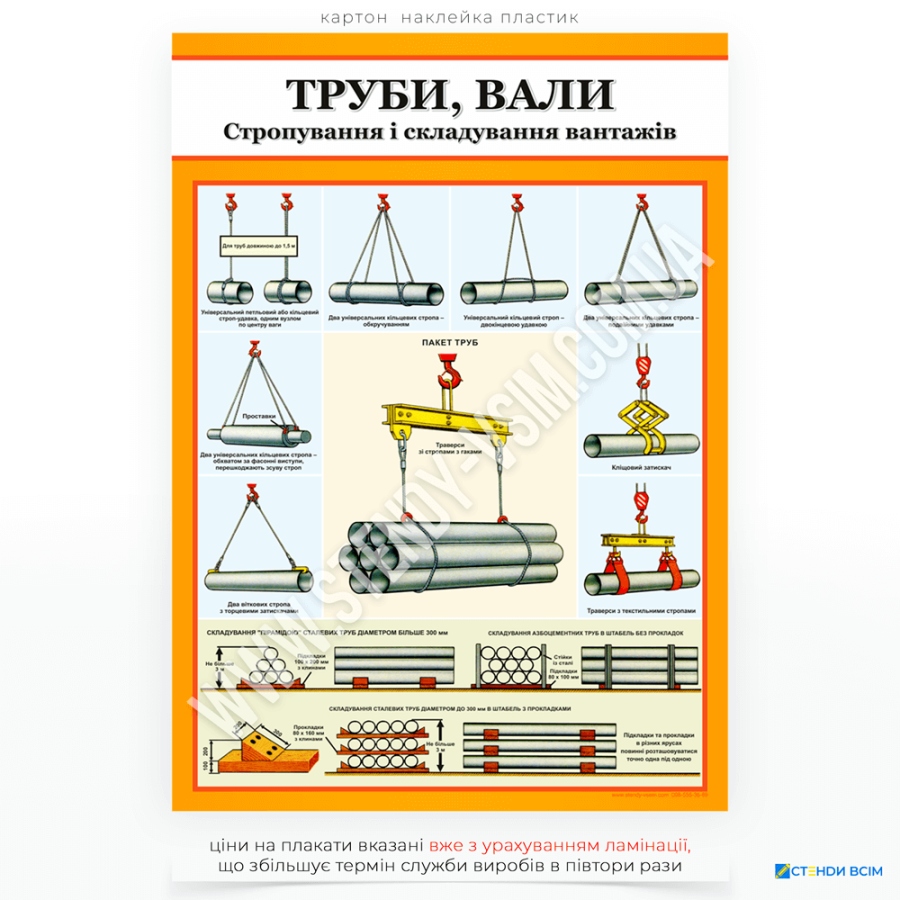

Ілюстрований плакат для стропальників — тих, хто займається закріпленням вантажів на кранах, лебідках, підіймачах «Труби, вали. Строповка і складування вантажів» PS04 можна побачити такі способи стропування: обкручуванням, за фасонні виступи, кліщовим, торцевим захопленням, петлевим стропом, кільцевим стропом-зашморгом або подвійним зашморгом. Показана траверса з текстильними стропами, зі стропами та гаками. Проілюстровано складування сталевих труб в штабель і "пірамідою", а також азбоцементних труб.
Ілюстрації способів стропування на плакаті
Обкручуванням
Зображення, де трос обгортається навколо вантажу, наприклад труби чи вала. Показано правильне і неправильне закріплення. За фасонні виступи — зображено використання тросів чи захватних пристроїв, що закріплюються на виступах вантажу.
Кліщовий чи торцевий захват
Продемонстровано спеціальні механічні кліщі або інструменти, які затискають вантаж для безпечного підйому. Петлевий строп, кільцевий строп-зашморг або подвійний зашморг: Ілюстрації правильного формування петель та їх закріплення на вантажі.
Рекомендації щодо безпечного складування
Показано схему правильного розташування труб або валів на стелажах чи штабелях. Вказано обмеження щодо висоти складування та способів укладки для уникнення скочування чи перекидання. Попереджувальні символи — яскраві позначення небезпеки (червоні кола із перекресленням). Інструктивні написи, наприклад: «Не допускайте неправильного стропування!».
Випадки застосування плаката «PS04»
На виробничих об’єктах, там, де здійснюється підйом, транспортування чи складування довгомірних і важких вантажів (труби, вали, балки тощо). Для ознайомлення працівників із правильними методами стропування та запобігання нещасним випадкам. На будівельних майданчиках, де регулярно працюють з вантажопідйомним обладнанням.
Безпечна строповка і складування труб, валів
Правильна строповка і складування труб та валів — важливий аспект безпеки та ефективності під час виконання вантажних робіт. Неправильні дії можуть призвести до деформації вантажу, нещасних випадків і пошкодження обладнання. Розглянемо основні правила та рекомендації.
Методи строповки
Обкручуванням — використовується для труб та валів з гладкою поверхнею. Трос або строп обмотується навколо вантажу з обов'язковим закріпленням для уникнення зісковзування.
За фасонні виступи — для вантажів зі спеціальними захватними елементами чи виступами. Забезпечує надійне кріплення без пошкодження поверхні.
Кліщовим або торцевим захватом — використовується для вантажів із визначеними точками фіксації. Забезпечує рівномірний розподіл навантаження.
Петлевий або кільцевий строп — підходить для довгомірних вантажів. Забезпечує легке і швидке закріплення.
Правила складування
Місце для складування — рівна і тверда поверхня. Використання прокладок для уникнення контакту вантажу з ґрунтом.
Організація штабелів — чітка горизонтальна укладка. Застосування упорів для фіксації. Висота штабеля не повинна перевищувати встановлені нормативи.
Проміжні елементи — використання дерев'яних чи гумових прокладок між рядами. Запобігання деформації труб чи валів.
Заходи безпеки
Використання тільки сертифікованих стропів та захватів. Регулярна перевірка обладнання перед початком робіт. Дотримання інструкцій щодо ваги та габаритів вантажу. Проведення навчання та інструктажів для персоналу.
Труби повинні укладатися в такий спосіб
- діаметром до 0,3 м — у штабель висотою до 3 м на підкладках і прокладках з кінцевими упорами;
- діаметром понад 0,3 м — у штабель висотою до 3 м в «сідло» без прокладок.
Нижній ряд труб при цьому повинен бути покладений на прокладки та укріплений інвентарними металевими башмаками або кінцевими упорами. Укладання труб вздовж рейок підкранових та залізничних колій забороняється. Забороняється заповнення секції стелажів вище стійок, бортів, упорів, які обмежують падіння вантажу.
Категорія товару «плакати Стропування, складування»
Тип виробу: навчальні плакати з охорони праці, плакати «Стропування, складування», інформаційні плакати з техніки безпеки, наочні матеріали для проведення інструктажів, плакати для виробничих підприємств, складських комплексів, будівельних організацій, логістичних центрів, вантажопідіймальних дільниць та навчальних закладів.
Призначення — плакати «Стропування, складування» призначені для навчання працівників безпечним методам стропування, підіймання, транспортування та складування вантажів, ознайомлення з правилами вибору вантажозахоплювальних пристроїв, способами обв'язування вантажів, безпечної роботи з кранами, тельферами, кран-балками, навантажувачами та іншими вантажопідіймальними механізмами. Плакати містять вимоги до правильного штабелювання матеріалів, безпечного розміщення вантажів, організації робочої зони та порядку дій у разі виникнення аварійних ситуацій. Використовуються під час первинного, повторного, позапланового та цільового інструктажів відповідно до вимог НПАОП, Закону України «Про охорону праці», ДСТУ та інших чинних нормативно-правових актів України.
Матеріали виготовлення — плакати виготовляються із сучасних матеріалів, що забезпечують тривалий термін експлуатації:
- європейський ПВХ-пластик товщиною 2–4 мм;
- наклейка — самоклеюча вінілова плівка Orajet 3640 серії;
- прозора захисна ламінація Oracal (Німеччина), яка захищає друк від механічних пошкоджень, вологи та ультрафіолетового випромінювання.
Якість друку — повнокольоровий широкоформатний друк із роздільною здатністю 1200 × 2400 dpi забезпечує: високу деталізацію зображень, чіткість тексту, насичені кольори, стійкість до вигорання, тривалий строк експлуатації інформаційного матеріалу.
Термін експлуатації — за умови правильного монтажу середній строк служби плакатів становить: у неопалюваному приміщенні — необмежений, на відкритому повітрі — 7–10 років. Захисне ламінування забезпечує стійкість до стирання, побутових забруднень, вологи та ультрафіолетового випромінювання.
Спосіб монтажу — плакати встановлюються на: стіни, інформаційні стенди, двері, перегородки, інші рівні поверхні.
Способи кріплення: двосторонній монтажний скотч, саморізи (для пластикових плакатів), декоративні дистанційні тримачі, розміщення у рамках.
Стандартні розміри плакатів 42 × 60 см, 59 × 85 см, 70 × 100 см, 84 × 120 см. За бажанням замовника виготовляємо плакати нестандартних розмірів.
Місце встановлення — плакати призначені для розміщення: у складських комплексах, логістичних центрах, виробничих цехах, будівельних майданчиках, вантажно-розвантажувальних дільниць, машинобудівних підприємств, металобазах, підприємствах з виготовлення будівельних конструкцій, ремонтних підприємствах, кабінетах охорони праці, навчальних класах, центрах професійної підготовки стропальників і машиністів вантажопідіймальної техніки.
За наявності захисної ламінації можуть використовуватися також під навісом або в місцях, захищених від прямого впливу атмосферних опадів. Стійкість до вологи, ультрафіолетового випромінювання, до перепадів температур та побутових мийних засобів.
Виробник — майстерня «Стенди всім» (Україна) — зареєстрована торгова марка, виробник інформаційних стендів, знаків безпеки та навчальної продукції для виробничих підприємств, складських комплексів, логістичних центрів, будівельних організацій і навчальних закладів. Виготовляємо плакати стандартних і нестандартних розмірів із можливістю адаптації дизайну під корпоративний стиль замовника.
